低壓配電柜安裝步驟及注意事項！

2019-02-27

共有15213家企業看過

隨著智能電網、基礎設施的建設實施、制造業的投資以及新能源行業的發展，低壓配電柜對企業的重要性越加凸顯，因?yàn)榈蛪号潆姽窨梢詾槠髽I(yè)的動力設施提供電源兼控制回路，是很多企業不可或缺的電氣設備。電氣設備越重要，那它的安裝步驟以及注意事項我們越加得弄的清清楚楚才行，下面由合景機電為大家講解低壓配電柜安裝步驟及注意事項！

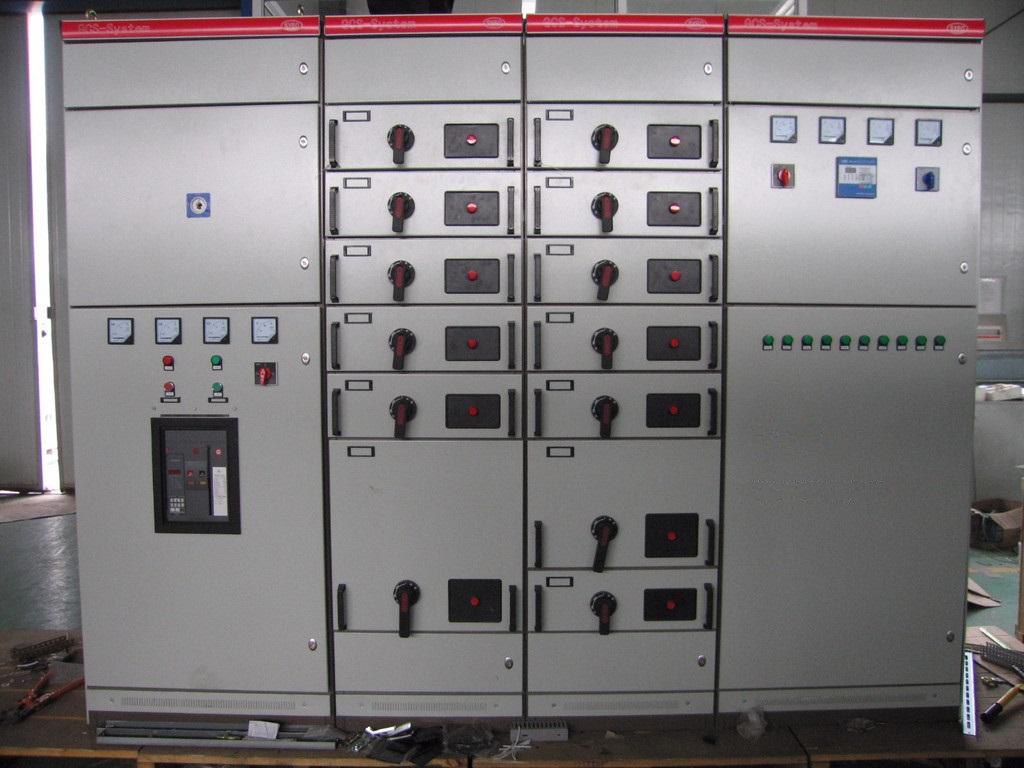

低壓配電柜

低壓配電柜安裝步驟如下：

一、配電柜的安裝

1、配電柜底座制作安裝
配電柜底座一般用型鋼制作，鋼材規格大小根據配電柜的尺寸和重量而定。型鋼先矯平矯直再下料。

2、配電柜開箱檢查
配電柜在安裝前，需開箱查驗合格證、產品說明書，其次檢查配電柜是否完好，然后再將主要檢查內容填寫在“設備開箱檢查記錄”里。

3、安裝配電柜
配電柜平穩地安裝到基礎槽鋼上，柜間用螺栓擰緊，找平、找正后與基礎槽鋼焊接在一起，盤柜要用6mm的軟銅線與接地干線項鏈，作為保護接地。

二、硬母線的安裝

1、母線在支持絕緣子上的固定
低壓母線用低壓瓷瓶或塑料支持件固定。安裝母線前，必須將母線支持架和支持絕緣子安裝完畢。

2、母線伸縮節
母線應按設計規定裝設伸縮節，如無規定時一般應隔20m左右安置一個。伸縮節系用02-05mm厚的紫銅片或鋁片制成。

3、母線的排列與刷漆
母線的排列順序應按設計規定，當設計未對母線排列提出明確要求時，可參照下列規定：

①母線垂直布置時，交流L1、L2、L3相的排列應由上向下，直流母線的正極在上，負極在下；

②母線水平布置時，交流L1、L2、L3相的排列應由內向外，直流母線的正負極排列由內向外；

③配電盤上水平布置的交流母線，由盤后向盤面排列為L1、L2、L3相；

④排列引下線時，交流L1、L2、L3相的排列應自左至右，直流正負極的排列應自左至右；

⑤全廠各變電所、各種不同電壓等級配電裝置的母線，其相位的配置都應相互一致；

⑥規定母線相序的統一排列方式，有助于運行操作人員的安全。

三、柜內回路的安裝布線

1、PGL1低壓配電柜內電壓回路接線圖的繪制及安裝布線

（1）用常規畫法繪制的電壓回路接線圖；

（2）用相對編號法繪制的電壓回路接線圖；

（3）按PGL1低壓配電柜電壓回路接線圖進行安裝接線。

2、PGL1低壓配電柜內電流回路接線圖的繪制及安裝布線

（1）用常規畫法的電流回路接線圖；

（2）用相對編號法繪制的電流回路接線圖；

（3）按PGL1低壓配電柜電流回路接線圖進行安裝接線。

四、安裝完檢查

1、檢查各電氣設備、電器元件及配電柜的安裝質量是否符合安裝要求及規范。

2、按U（L1）黃、V（L2）綠、W（L3）紅的電源相序檢查接線。

3、檢查各接線端子接線是否符合安裝規范，螺釘是否擰緊。

4、按接線圖仔細檢查有無錯接、漏接。

5、線路安裝的質量檢查。

五、電壓表、電流表的校驗及驗收準備的資料和文件

1、電壓表、電流表的校驗，操動及聯動試驗。

2、驗收準備的資料和文件：

（1）變更設計部分的實際施工圖；

（2）變更設計證明文件；

（3）制造廠提供的產品說明書、實驗記錄、合格證及安裝圖紙等技術文件；

（4）電氣安裝施工記錄；

（5）調整實驗記錄。

低壓配電柜安裝注意事項如下：

1、配電柜安裝在震動場所，應采取防震措施。

2、柜本體及柜內設備與各構件間連接應牢固，主控制柜與繼電保護柜、自動裝置柜等不宜與基礎型鋼直接焊死。

3、單獨或成列安裝時，其垂直度、水平度以及柜面不平度和柜間接縫的允許偏差按施工要求安裝。

4、端子箱安裝應牢固，封閉良好，安裝位置應便于檢查；成列安裝時應排列整齊。

5、柜的接地應牢固良好。裝有電器的可開啟的柜門，應以軟導線與接地的金屬架構可靠地連接。

6、柜內配線整齊、清晰、美觀、導線絕緣良好，無損傷，柜的導線不應有接頭；每個端子板的每側接線一般為一根，不得超過兩根。

7、柜內配線應采用截面不小于1.5mm、電壓不低于400V的銅芯線。

8、柜內敷設的導線符合安裝規范的要求，即同方向?qū)Ь€匯成一束捆扎，沿柜框布置導線；導線敷設應橫平豎直，轉彎處應成圓弧過渡的直角。

9、橡膠絕緣芯線引進出柜內、外應外套絕緣管保護。

10、配電柜安裝好后，柜面油漆應完好，若有損壞，應重新噴漆。

低壓配電柜是企業重要的電氣設備，安裝完之后需每年對其體檢和保養，以確保低壓配電柜的正常和安全運行。
