講解高壓配電柜的組成及安裝注意事項！

2019-03-25

共有8729家企業看過

通常來說工業建筑和商業建筑更需要高壓配電柜，畢竟這兩種建筑用電相當多，而且還會要求到高壓配電柜能承受大電流所產生的機械應力和高溫的作用。當然可能大家關心的點不是這個，可能更關心的是高壓配電柜的組成及安裝注意事項，下面合景機電針對這兩個問題給大家講解一下。

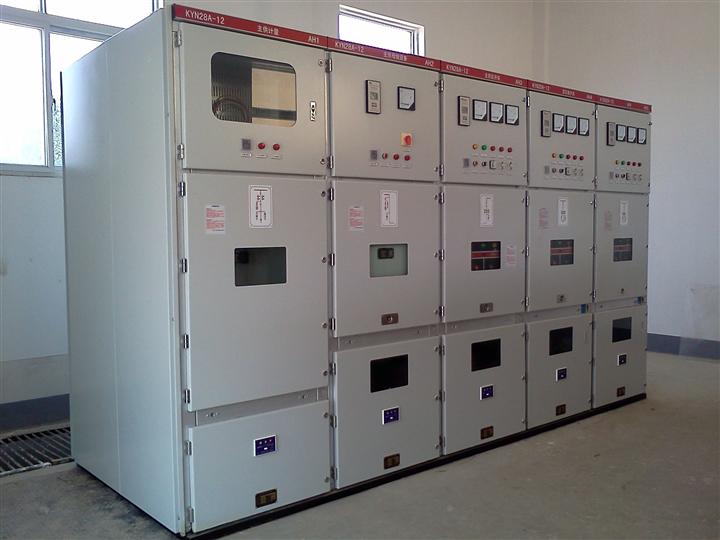

高壓配電柜的組成有以下三部分

一、柜體材料
柜體材料還包括冷軋鋼板/角鋼、敷呂鋅鋼板/鍍鋅鋼板、不銹鋼板、鋁板；冷軋鋼板/角鋼是用于焊接柜，敷呂鋅鋼板/鍍鋅鋼板是用于組裝柜，不銹鋼板和鋁板則要求不導磁性。

二、功能單元
功能單元還包括主母線室、斷路器室、電纜室、繼電器和儀表室、柜頂小母線室、二次端子室；其中主母線室的主母線一般按“品”字形或“1”字形兩種結構布置。

三、柜內元件
柜內元件還包括電流互感器、電壓互感器、零序互感器、開關柜、接地開關、避雷器、隔離開關、高壓斷路器、高壓接觸器、高壓熔斷器、變壓器、高壓帶電顯示器、絕緣件、主母線和分支母線、高壓電抗器[、負荷開關、高壓單相并聯電容器、繼電器、電度表、電流表、電壓表、功率表、功率因數表、頻率表、熔斷器、空氣開關、轉換開關、信號燈、電阻、按鈕、微機綜合保護裝置等等。

高壓配電柜安裝注意事項

1、開關柜在安裝時需注意柜體不能受到碰撞，以免骨架變形。

2、開關柜在運輸、安裝的過程重注意保護真空滅弧室，特別是裝設柜頂?shù)闹髂妇€時，須用硬板蓋住真空開關頂部，防止工具、螺絲掉下砸傷滅弧室。

3、開關柜體的接地主母線應與安裝基礎的予埋接地網可靠連接，確保接地的連續可靠性。

4、開關柜內部的元器件種類比較繁雜，數量也較多，安裝時需要注意清點元器件的種類、數量，保證材料齊全，

5、母線應按工程材料及設備進場的相關規定進行驗收，母線表面應光潔、平整、豎直、不得有變形、裂紋、毛刺、熱塑管不允許有開裂、劃傷等現象。

6、由于母線很多，一部分為雙片母線，安裝前應根據母線上的編號確定母線的位置?？梢韵葘⒛妇€放在柜前，把整列母線依次按實際位置進行擺放，再對母線上的螺孔進行核查，保證螺栓孔德尺寸、位置與柜內連接處一一對應。

7、配電室施工前，要將建配電室所需的詳細圖紙交予施工方（合同簽訂后2周內，重點要落實客戶對圖紙的位置、內容、完成時間確認），并且在配電室建設過程中，我方或協作單位的技術人員要在現場監督，避免施工錯誤。

8、配電盤內布線要橫平豎直，螺絲不能有松動，線頭要接觸良好。配電盤門嚴密無損壞現象，配電盤內要求清潔無塵土。

9、電纜芯線和所配導線的端部均應標明其回路編號；編號應正確，字跡清晰且不易脫色。

10、400伏及以下的二次回路的帶電體之間或帶電體與接地間，其電氣間隙不應小于4毫米。漏電距離不應小于6毫米。

11、檢查瓷瓶、絕緣套管、穿墻套管等絕緣是否清潔，有無破損裂紋及放電痕跡。

12、檢查斷路器和隔離開關的機械聯鎖是否靈活可靠，如采用電磁聯鎖裝置，則需通電檢查電磁鎖動作是否靈活，開閉是否準確。

13、電機、電纜、配電屏必須接地良好，接地電阻不應大于4歐。

14、母線橋的安裝過程很簡單，只要保證固定母線橋的拉桿的牢固性就可以了。

15、電纜頭的制作必須嚴格按工藝規范加工，否則影響質量。

16、高壓電纜固定和連接工作應在電纜試驗結束并檢驗合格后方可進行。

17、配電箱（盤）的標高或垂直度不允許出現偏差，安裝配電箱時注意定位要準以及避免地面出現高低不平的現象，這樣就能避免出現偏差了。

18、自配母線必須做到接頭處可靠連接；接頭鍍錫；裸銅與裸銅導電線接觸必須敷設防護劑。

19、柜體二次引線電纜必須按指定路線敷設，不可阻礙運動件活動。

20、調試前的檢查必不可少的，因為高壓系統對絕緣要求很高，很小的疏忽都可能導致設備的損壞。檢查過程包括以下幾個內容，地面、地溝內不得有雜物（電纜接線垃圾、土建垃圾等）；高壓柜內不得有雜物、灰塵；其中母線室、高壓電纜室及斷路器室最后用吸塵器進行除灰；還要檢查高壓柜體的接地，柜門與柜體、斷路器與柜體之間的接地連接是否牢固等。

關于高壓配電柜的組成及安裝注意事項就講到這里了，想了解更多關于高壓配電柜的信息資訊一定要及時關注合景機電。
