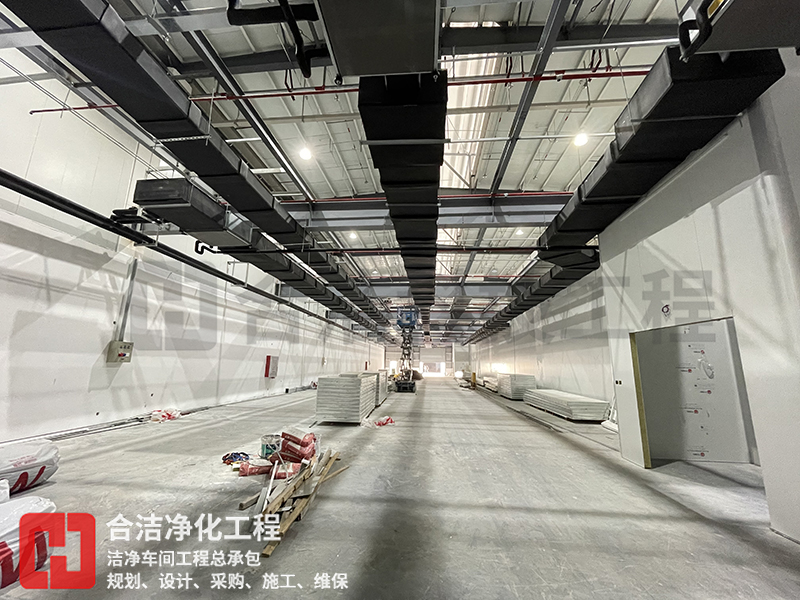

在電子潔凈車間的裝修過程中，電纜與管道的布置是至關重要的一環。它不僅關乎車間的整體運行效率，還直接影響到生產環境的潔凈度與安全性。因此，科學合理的電纜與管道布置方案是確保車間高效、穩定運行的基礎。今天就隨合潔科技電子潔凈工程公司一起來了解下電子潔凈車間裝修如何布置電纜和管道吧!

　　一、電纜布置原則與要求

　　1、安全性

　　電纜的布置首先要考慮安全性。應避免將電纜敷設在高溫、潮濕、腐蝕性物質等惡劣環境中，以防止電纜老化、短路等安全隱患。同時，電纜應遠離水源和易燃易爆物品，確保電力系統的穩定運行。此外，還需采取防火措施，如設置防火隔斷、安裝火災報警系統等，以應對突發火災情況。

　　2。潔凈度

　　電子潔凈車間對潔凈度有極高的要求。電纜布置時應避免灰塵積聚和污染源的產生。因此，應選用無塵、易清潔的電纜材料，并確保電纜表面光潔無劃痕。同時，電纜的敷設路徑應盡量簡潔明了，減少交叉和冗余，以降低清潔難度。

　　3、易維護性

　　電纜的布置還需考慮易維護性。在電纜的敷設過程中，應預留足夠的檢修空間，并設置便于操作的接頭和端子箱。這樣，在電纜出現故障時，能夠迅速定位并更換，減少對生產的影響。

　　4、經濟合理性

　　在滿足使用功能的前提下，電纜的布置應盡可能減少長度，以降低材料成本和能耗。同時，還需考慮到未來可能增加的設備，預留足夠的余量，以滿足未來擴展的需求。

　　二、管道布置原則與要求

　　1、潔凈度控制

　　管道系統是電子潔凈車間中用于輸送氣體、液體等物料的關鍵部分。其內部流動的介質往往直接或間接地與產品接觸，因此對管道材料的要求非常高。通常選用不銹鋼等不易生銹、易于清潔消毒的材質，以確保管道的潔凈度。

　　2、布局合理性

　　管道的走向應盡可能直線化，減少彎頭數量，以降低流體阻力損失，提高輸送效率。同時，還需考慮檢修空間，確保管道可隨時進行清洗消毒。在布置過程中，應合理規劃管道支架和固定點，確保管道的穩固性和安全性。

　　3、標識清晰

　　為了便于日常管理和維修工作，每條管道都應有明確標識。標識內容應包括介質名稱、流向、壓力等級等信息。這樣，在出現問題時能夠迅速定位并處理，提高維修效率。

　　4、防泄漏設計

　　泄漏是管道系統中常見的安全隱患之一。因此，在管道布置過程中應特別注意防泄漏設計。所有接頭處都要密封良好，并設置檢測裝置以監測泄漏情況。一旦發現異常情況能夠及時報警處理，防止事態擴大。

　　三、電纜與管道的綜合布置策略

　　1、分層布置

　　在電子潔凈車間內，電纜與管道往往需要共存。為了避免相互干擾和便于后期維護檢修，可以采取分層布置的方式。通常將電纜置于較高位置(如吊頂內或架空橋架上)，而管道則位于下方(如地面或墻面上)。這樣既避免了電纜與管道的交叉干擾，又有利于各自的維護和檢修工作。

　　2、統一規劃

　　在設計初期就應對電纜、管道以及其他設施進行整體考慮和統一規劃。繪制詳細的平面圖和立體圖以展示各項設施的布局和位置關系。通過科學合理的規劃確保各項設施之間互不沖突且滿足生產需求。

　　3、預留空間

　　在布置電纜和管道時還需預留足夠的空間以供未來擴展和維護使用。這包括預留額外的電纜長度、增加管道分支的接口以及設置檢修通道等。這些預留空間可以確保在車間未來升級或改造時能夠順利進行而無需重新布置電纜和管道。

　　四、施工注意事項

　　1、嚴格遵守規范

　　在施工過程中應嚴格遵守相關標準和規范以確保施工質量和安全。例如遵循《建筑電氣工程施工質量驗收規范》GB 50303等規定對電纜和管道進行檢查和驗收工作。

　　2、加強質量監督

　　施工期間要加強質量監督工作，對不符合要求的地方及時指出并整改以確保施工質量和進度。同時還應建立完善的質量管理體系和檔案管理制度以便追溯和查證。

　　3、環保與節能

　　在電纜和管道的布置過程中還應注重環保與節能問題。選擇符合環保要求的材料和設備降低能耗和排放;采用高效節能的電氣設備和照明系統降低能源消耗;利用可再生能源為車間提供綠色能源支持等。

　　綜上所述，電子潔凈車間裝修中的電纜與管道布置是一項復雜而精細的工作。它要求我們在設計、施工和維護等各個環節中都做到科學合理、嚴謹細致以確保車間的高效、穩定運行和產品的優質產出。
