電氣系統基礎知識入門

2019-09-25

共有7239家企業看過

電氣系統概念：由發電廠、升壓變電站、高壓輸電網、區域變電站、高壓配電網和電能用戶等組成的發電、輸電、變配電和用電的整體稱為電力系統。

電力由發電廠至用戶的基本流程如下：發電廠 → 升壓變壓器 → 超高壓輸電網（ 220~500KV ） → 區域變電站 → 高壓配電網（6~10KV） → 用戶變電所 → 220V/380V用戶

發電廠的主要類型：火電發電廠、水力發電廠、風力發電廠、核電廠；發電時先經升壓變壓器變?yōu)?20KV~500KV超高壓輸電網，然后通過遠距離傳輸至城區區域變電站，從區域變站電壓由220KV~500KV變?yōu)?KV~10KV，再引入用戶變電所，最后至220V/380V用戶。

電力電纜的類型主要通過不同的耐受電壓為區分，主要分為450/750V以下銅芯電線、0.6/1KV銅芯電力電纜，8.7/15KV銅芯電力電纜、18/30KV銅芯電力電纜、26/35KV銅芯電力電纜等，具體選用根據電網的不同電壓進行選擇。

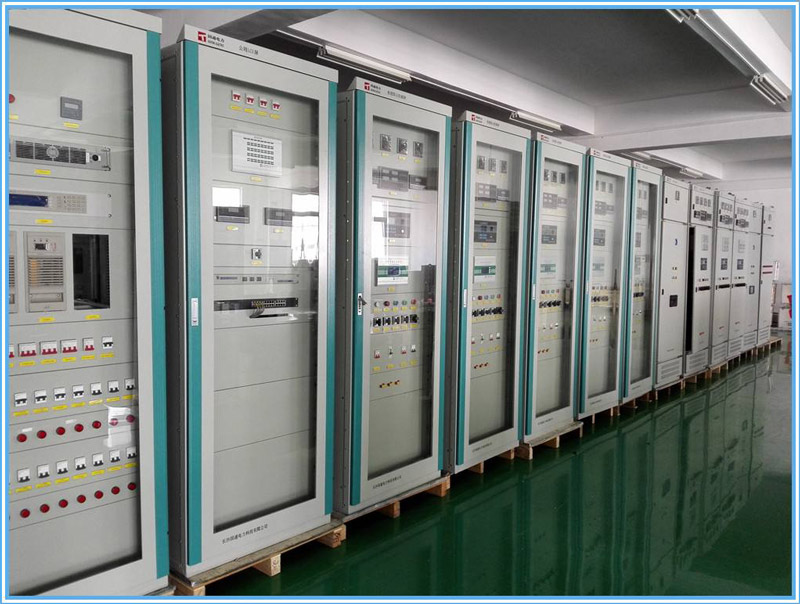

用戶變電所的基本組成如下：高壓配電室內部主要設置有高壓進線柜、高壓計量柜，高壓出線柜，變壓器室內部主要放置變壓器，變壓器分為油浸式變壓器及干式變壓器，發達地區主要是干式變壓器為主；低壓配電房內部低壓進線柜，低壓補償柜、低壓出線柜、市發電轉柜；發電機室內主要用于放發電柜，發電柜通過低壓配電室內市發電轉換柜進行轉換，解決市電停電用電的問題。

從低壓配電室一般通過電纜溝、直埋、架空等方式敷設電纜至廠房、辦公樓、宿舍、水泵房、消防中心等獨立區域的配電總柜，每個區域的配電總柜負責本幢樓的全部照明、動力用電。

由配電總柜至廠房、辦公樓、宿舍內分區域一般采用、架空、橋架、鍍鋅線管、PVC線管等敷設方式，具體方式按每分區的電線電纜數量來確定規格的大小。

末端380V用電設備一般為生產機器、風機、空調、水泵等用電，220V用電設置照明、插座類用電。

希望通過以上對電氣系統至始端到末端的綜合描述，讓大家對供電系統有一個初步的了解，為以后的學習打下基礎。
