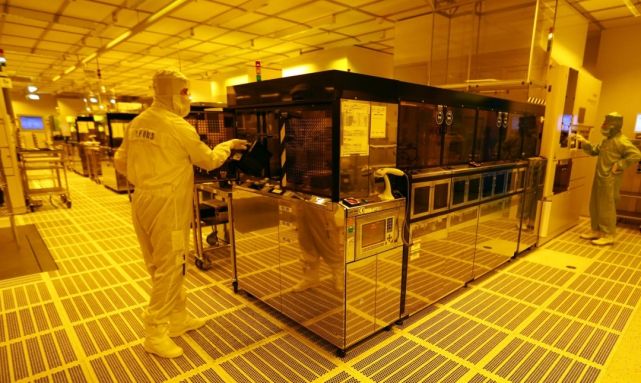

百級芯片潔凈廠房作為現代高科技電子工業生產的核心設施，其建設和設計的要求極為嚴格，特別是在潔凈度、防微振基礎、材料選擇、氣流組織以及功能區域布局等方面。這類廠房主要用于生產高端電子產品，如芯片、晶圓等，這些產品對生產環境的潔凈度和振動控制有著極高的要求。以下合潔科技電子潔凈工程公司將從多個方面詳細介紹百級芯片潔凈廠房的建設技術要求和設計布局。

　　潔凈度等級與空氣凈化系統

　　根據產品對潔凈度的要求，百級芯片潔凈廠房的潔凈度等級被嚴格定義為每立方米空氣中塵埃粒子數不超過100顆粒徑大于0.1微米的粒子。為達到這一標準，設計一套高效、穩定的空氣凈化系統是至關重要的?？諝鈨艋到y(tǒng)通常包括初效過濾器、中效過濾器、高效過濾器(HEPA)以及紫外線殺菌器等設備。送風口和回風口的位置需合理設置，以確保室內氣流均勻、穩定，避免死角和渦流的產生。此外，車間內應定期進行空氣凈化效果的檢測和調試，以確保凈化車間的正常運行和使用效果。

　　功能區域布局

　　在功能區域布局方面，需要綜合考慮生產工藝流程、設備布局和人員流動情況，合理規劃車間的各個功能區域，如原料區、生產區、測試區、成品區等。平面布局是設計的核心之一，需確保各區域之間的有效隔離，減少交叉污染的風險。生產區可進一步細分為前道加工區、組裝區、測試區等，各區域間通過氣閘室或緩沖間連接。設置合理的人流和物流通道，確保操作人員能夠高效、有序地完成工作。同時，車間進出口應設置緩沖區，并配備風淋室等凈化設施，以減少人員進出時帶入的灰塵和微生物。

　　材料選擇與裝修要求

　　墻面、地面和天花板應采用不易積塵、易于清潔的材料，如不銹鋼板、鋁板、PVC地板、環氧自流平地坪等。門窗應采用密封性好的材質，如彩鋼板單向彈簧門和鋁合金窗，并設置自動感應門以減少人員進出時帶入的灰塵和微生物。踢腳略縮進墻面2～3mm，凈化車間踢腳與地面水泥活設成一整體，踢腳與地面交界處的陰角做成R≥40mm的圓角。墻體轉角和門的豎向側邊的陽角做成圓角，通道兩側及轉角處墻上設防撞板。

　　防微振基礎設計

　　防微振設計是電子高端制造廠房結構設計的重要內容，微振控制等級是結構設計必須達到的重要指標。在電子工業生產中，精密設備受到的各種振動影響，一部分來自于外部，比如道路、鐵路交通振動，周邊其他工業生產振動，廠區內動力設施振動等;另一部分來自設備所在廠房內，比如廠房內的空調潔凈系統、生產所用氣體液體的傳輸系統，以及其他工藝設備甚至是設備自身產生的振動。

　　防微振設計需要從場地、基礎、主體、微振基臺等多方面采取綜合措施。在項目前期選址階段，應對場地環境振動進行調查，選址應遠離交通振源及海岸邊，包括公路、鐵路、機場。同時，調查周邊企業生產的設備振動情況，如是否有機械、紡織等大型振動設備的工廠。地質條件也是影響防微振工程造價的重要因素，地質條件較堅硬或基巖較淺的場地有利于防微振控制并減少防微振的投資。

　　廠房建筑的平面布局中，生產線應布置在廠房的中間核心區，空調、水、電等用房布置于兩側支持區。地基基礎處理是防微振設計的重要環節，對于填土較厚的場地，應采用結構地坪，結合防微振措施，將生產區的地坪與柱下樁承臺連成一個整體的樁筏厚板。這種較厚的大體積鋼筋混凝土底板質量大、剛度大，樁筏基礎和地基土緊密接觸，具有良好的阻尼值，能明顯減弱外界傳來的振動。

　　溫濕度控制系統

　　溫度和濕度的波動范圍應控制在一定限度內，如溫度控制在20°C\~25°C，濕度控制在45%\~65%RH之間。選用合適的溫濕度控制系統以確保車間內部溫濕度符合生產要求，對溫濕度進行實時監測和調整以應對外界環境的變化。生產溫度必須契合各項工藝設備的運行要求，濕度控制不宜過高亦或過低，過高會引發設備受潮等故障狀況，過低則會導致靜電過大的情形。

　　照明與防靜電設施

　　選用無塵、易清潔的LED燈具，其布置應充分考慮工作面的照明需求，避免產生眩光和陰影。同時，照明系統應具有防靜電功能。設置防靜電地板、接地系統、防火系統等安全防護設施。在半導體集成電路芯片生產環節中，靜電對晶圓的影響尤為顯著，因此防靜電措施至關重要。

　　電氣與管線系統

　　綜合考慮風、水、多種氣體、多種電氣線路等多種管線系統的綜合排布。遵循“有壓管讓無壓管、水電管讓風管、小管讓大管”等原則，并盡量使用聯合支架以減少空間占用和沖突。

　　綜上所述，百級芯片潔凈廠房的建設技術要求和設計布局需要綜合考慮多個方面的細節。通過科學合理的設計和嚴格的施工管理，可以確保車間達到高潔凈度、低污染、穩定可靠的生產環境要求，從而提高產品質量和生產效率。
