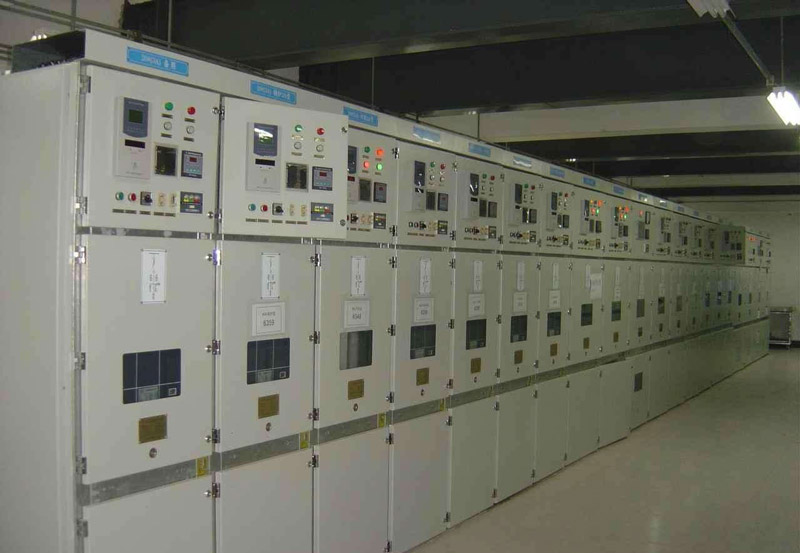

成套配電柜及動力開關柜的安裝流程和安裝工藝

2019-10-10

共有9668家企業看過

成套配電柜涉及到的零件、設備較多，安裝時須認真謹慎，安裝人員最好就是熟悉其安裝流程及安裝工藝，這樣才能保證成套配電柜在安裝完畢之后能正常使用。如果你還不懂成套配電柜的安裝流程及工藝的話，下面且看合景機電給大家講解成套配電柜及動力開關柜的安裝流程和安裝工藝，這些內容可不要錯過了！

成套配電柜及動力開關柜的安裝流程如下：

設備開箱檢查 → 設備搬運 → 柜（盤）穩裝 → 柜（盤）上方母帶配制 → 柜（盤）二次回路結線 → 柜（盤）試驗調整 → 送電運行驗收

成套配電柜及動力開關柜的安裝工藝如下：

一設備開箱檢查：

1 安裝單位、供貨單位或建設單位共同進行，并做好檢查記錄。

2 按照設備清單、施工圖紙及設備技術資料，核對設備本體及附件、備件的規格型號應符合設計圖紙要求；附件、備件齊全；產品合格證件、技術資料、說明書齊全。

3 柜（盤）本體外觀檢查應無損傷及變形，油漆完整無損。

4 柜（盤）內部檢查：電器裝置及元件、絕緣瓷件齊全、無損傷、裂紋等缺陷。

二設備搬運

1 設備運輸：由起重工作業，電工配合。根據設備重量、距離長短可采用汽車、汽車吊配合運輸、人力推車運輸或卷揚機滾杠運輸。

2 設備運輸、吊裝時注意事項：

2.1 道路要事先清理，保證平整暢通。

2.2 設備吊點。柜（盤）頂部有吊環者，吊索應穿在吊環內，無吊環者吊素應掛在四角主要承力結構處，不得將吊索吊在設備部件上。吊索的繩長應一致，以防柜體變形或損壞部件。

2.3 汽車運輸時，必須用麻繩將設備與車身固定牢，開車要平穩。

三柜（盤）安裝：

1 基礎型鋼安裝：

1.1 調直型鋼。將有彎的型鋼調直，然后，按圖紙要求預制加工基礎型鋼架，并刷好防銹漆。

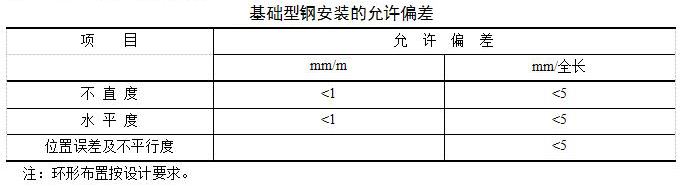

1.2 按施工圖紙所標位置，將預制好的基礎型鋼架放在預留鐵件上，用水準儀或水平尺找平、找正。找平過程中，需用墊片的地方最多不能超過三片。然后，將基礎型鋼架、預埋鐵件、墊片用電焊焊牢。最終基礎型鋼頂部宜高出抹平地面10毫米，手車柜按產品技術要求執行?；A(chǔ)型鋼安裝允許偏差看下圖。

1.3 基礎型鋼與地線連接：基礎型鋼安裝完畢后，將室外地線扁鋼分別引入室內（與變壓器安裝地線配合）與基礎型鋼的兩端焊牢，焊接面為扁鋼寬度的二倍。然后將基礎型鋼刷兩遍灰漆。

2 柜（盤）穩裝：

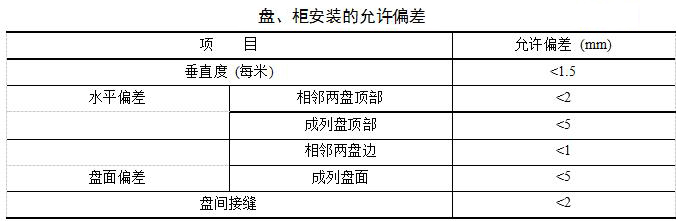

2.1 柜（盤）安裝。應按施工圖紙的布置，按順序?qū)⒐穹旁诨A(chǔ)型鋼上。單獨柜（盤）只找柜面和側面的垂直度。成列柜（盤）各臺就位后，先找正兩端的柜，在從柜下至上三分之二高的位置繃上小線，逐臺找正，拒不標準以柜面為準。找正時采用0.5毫米鐵片進行調整，每處墊片最多不能超過三片。然后按柜固定螺孔尺寸，在基礎型鋼架上用手電鉆鉆孔。一般無要求時，低壓柜鉆φ12.2孔，高壓柜鉆φ16.2孔，分別用M12、M16鍍鋅螺絲固定。允許偏差看下圖。

2.2 柜（盤）就位，找正、找平后，除柜體與基礎型鋼固定。柜體與柜體、柜體與測擋板均用鍍鋅螺絲連接。

2.3 柜（盤）接地：每臺柜（盤）單獨與基礎型鋼連接。每臺柜從后面左下部的基礎型鋼側面上焊上鼻子，用6平方毫米銅線與柜上的接地端子連接牢固。

四柜（盤）頂上母線配制見“母帶安裝”要求。

五柜（盤）二次小線連結：

1 按原理圖逐臺檢查柜（盤）上的全部電器元件是否相符，其額定電壓和控制、操作電源電壓必須一致。

2 按圖敷設相與柜之間的控制電纜連接線。敷設電纜要求見“電纜敷設”。

3 控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，最多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。

六柜（盤）試驗調整：

1 高壓試驗應由當?shù)毓╇姴块T許可的試驗單位進行。試驗標準符合國家規范、當?shù)毓╇姴块T的規定及產品技術資料要求。

2 試驗內容：高壓柜框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、高壓開關等。

3 調整內容：過流繼電器調整，時間繼電器、信號繼電器調整以及機械連鎖調整。

4 二次控制小線調整及模擬試驗

4.1 將所有的接線端子螺絲再緊一次。

4.2 絕緣搖測：用500V搖表在端子板處測試每條回路的電阻，電阻必須大于0.5MΩ。

4.3 二次小線回路如有晶體管，集成電路、電子元件時，該部位的檢查不準使用搖表和試鈴測試，使用萬用表測試回路是否接通。

4.4 接通臨時的控制電源和操作電源；將柜（盤）內的控制、操作電源回路熔斷器上端相線拆掉，接上臨時電源。

4.5 模擬試驗：按圖紙要求，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作，正確無誤，靈敏可靠。

4.6 拆除臨時電源，將被拆除的電源線復位。

七送電運行驗收：

1 送電前的準備工作

1.1 一般應由建設單位備齊試驗合格的驗電器、絕緣靴、絕緣手套、臨時接地編織銅線、絕緣膠墊、粉沫滅火器等。

1.2 徹底清掃全部設備及變配電室、控制室的灰塵。用吸塵器清掃電器、儀表元件，另外，室內除送電需用的設備用具外，其它物品不得堆放。

1.3 檢查母線上、設備上有無遺留下的工具、金屬材料及其它物件。

1.4 試運行的組織工作、明確試運行指揮者，操作者和監護人。

1.5 安裝作業全部完畢、質量檢查部門檢查全部合格。

1.6 試驗項目全部合格，并有試驗報告單。

1.7 繼電保護動作靈敏可靠，控制、連鎖、信號等動作準確無誤。

2 送電：

2.1 由供電部門檢查合格后，將電源送進室內，經過驗電、校相無誤。

2.2 由安裝單位合進線柜開關，檢查PT柜上電壓表三相是否電壓正常。

2.3 合變壓器柜開關，檢查變壓器是否有電。

2.4 合低壓柜進線開關，查看電壓表三相是否電壓正常。

2.5 按上述2～4項，送其它柜的電。

2.6 在低壓聯絡柜內，在開關的上下側（開關未合狀態）進行同相校核。用電壓表或萬用表電壓檔500V，用表的網個測針，分別接觸兩路的同相，此時電壓表無讀數，表示兩路電同一相。用同樣方法，檢查其它兩相。

2.7 驗收。送電空載運行24小時，無異?，F(xiàn)象方可辦理驗收手續，交建設單位使用。同時提交變更洽商記錄、產品合格證、說明書、試驗報告單等技術資料。

提示：本工藝標準適用于10kV及其以下的一般工業建筑電氣安裝工程成套配電柜、動力開關柜（盤）安裝及二次回路結線。另外，建筑電氣安裝工程最好就是找專業的機電安裝公司，只有專業的機電安裝公司才能保障電氣安裝工程的安全高效以及實用省電！在這里推薦合景機電給大家。
