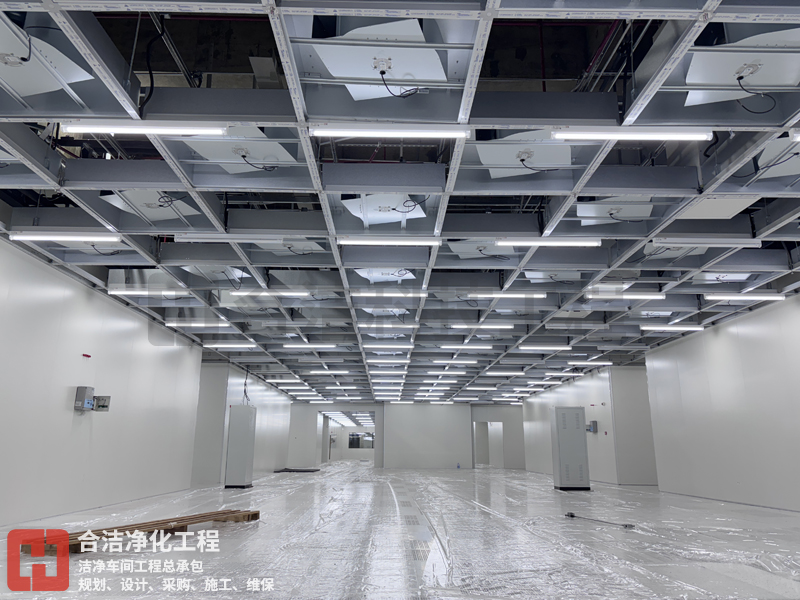

半導體凈化車間的供配電設計是確保生產環境穩定、安全、高效運行的關鍵環節，其設計需綜合考慮潔凈度要求、設備負荷特性、電能質量以及可靠性等多方面因素。合潔科技電子凈化工程公司將從設計原則、系統架構、關鍵設備選型及特殊要求等方面展開詳細分析。

　　一、設計原則與核心要求

　　1、高可靠性

　　半導體生產線對電力中斷極為敏感，瞬間斷電可能導致數百萬美元的晶圓報廢。供配電系統需滿足N+1或2N冗余配置，關鍵區域(如光刻區)甚至需采用UPS+柴油發電機的多級備份。百度文庫資料顯示，部分12英寸晶圓廠要求全年停電時間不超過5分鐘。

　　2、電能質量嚴控

　　工藝設備對電壓波動(±2%以內)、諧波失真(THD<5%)有嚴格要求。變頻器、等離子體設備等非線性負載需配置有源濾波器(APF)，變壓器建議采用Dyn11接線以抑制3次諧波。

　　3、潔凈兼容性

　　配電柜需選用不銹鋼密封結構，IP防護等級不低于IP54，電纜橋架應做防塵處理。百度某案例提到，某芯片廠因普通斷路器積塵導致短路，直接損失超200萬元。

　　二、分級供電系統架構

　　1、一級配電(主變電站)

　　通常采用35kV/10kV雙回路進線，配置自動切換裝置(ATS)

　　變壓器容量需預留30%余量，如某180nm產線實測負荷為8000kVA，設計容量達12000kVA

　　2、二級配電(車間配電間)

　　設置多個分散式配電間減少壓降，間距不超過80米

　　分路設計需區分：工藝設備(獨立回路)、FFU群控(每列單獨回路)、真空系統(軟啟動配置)

　　3、三級配電(設備端)

　　精密設備采用隔離變壓器+穩壓器組合

　　靜電敏感區域需配置漏電保護(30mA動作值)與等電位聯結

　　三、關鍵設備選型要點

　　1、變壓器

　　干式變壓器優先(SCB13能效等級以上)

　　容量匹配需考慮諧波附加損耗，K系數建議選4以上

　　2、不間斷電源(UPS)

　　模塊化UPS成主流，某300mm晶圓廠采用4×400kVA并聯架構

　　蓄電池組放電時間按工藝設備安全停機時間(通常15-30分鐘)計算

　　3、諧波治理

　　12脈波整流設備可降低THD至8%以下

　　有源濾波器動態響應時間需<5ms

　　四、特殊區域設計規范

　　1、微振動控制區

　　配電線路需采用彈簧減震支架，變壓器與精密設備距離應大于15米。某文獻記載，振動超標導致電子束曝光機套刻誤差增加0.5nm。

　　2、防爆區域

　　特氣間配電需符合IEC 60079標準，照明開關應設置在室外，電纜采用無鹵阻燃型(如NH-YJV)。

　　3、智能化監控

　　現代凈化車間要求配置電能管理系統(EMS)，實時監測：

　　各支路負載率(預警閾值80%)

　　諧波頻譜分析

　　絕緣電阻值(不低于1MΩ)

　　五、節能設計趨勢

　　1、采用母線槽替代電纜，減少能耗(某案例顯示壓降降低40%)

　　2、變頻控制FFU電機群，節電率可達35%

　　3、余熱回收系統將變壓器熱量用于新風預熱

　　六、常見設計誤區警示

　　1、忽視工藝設備啟動沖擊電流(某刻蝕機啟動電流達運行值6倍)

　　2、未預留未來擴產容量(5年內負荷增長通常達150%)

　　3、接地系統電阻值過高(要求<1Ω，部分區域需<0.5Ω)

　　隨著3nm/2nm制程的普及，供配電系統正面臨新挑戰：極紫外光刻機(EUV)的脈沖式負載特性要求供電系統具備毫秒級響應能力，碳化硅功率器件開始應用于配電系統以降低損耗。未來設計將更強調"數字孿生"技術應用，通過虛擬仿真提前發現系統薄弱環節。
