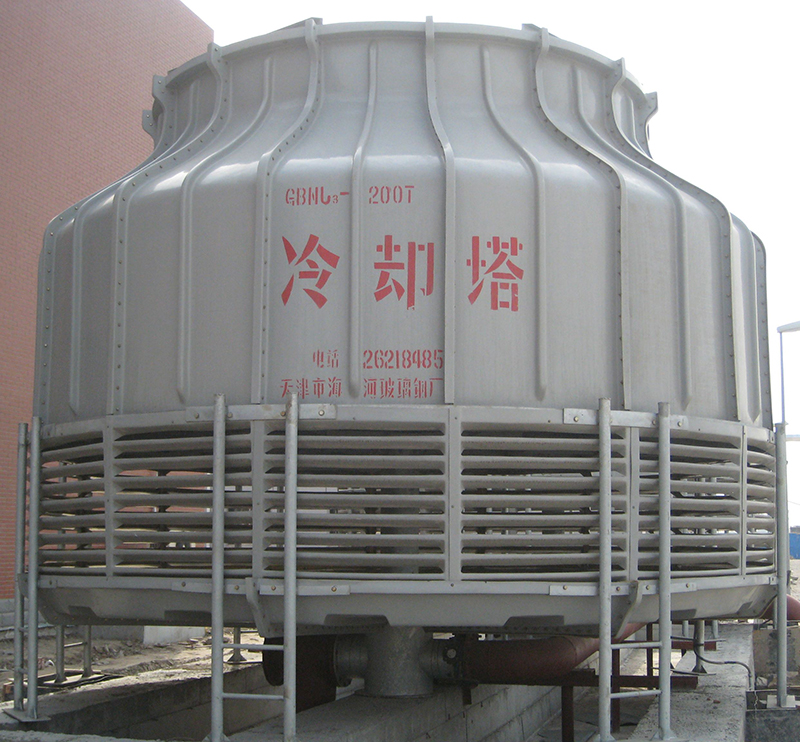

水系統中央空調都需要獨立安裝冷卻塔，其作用降低水溫。冷卻塔雖然只是中央空調的其中一個部件，安裝時沒有中央空調系統那么復雜那么難，但是，安裝的規范和要求一定要嚴格執行，下面合景機電給大家分享中央空調冷卻塔安裝規范以供大家學習。
1. 底梁
(1) 在安裝底梁前應對基礎進行核實。
① 支墩的數量、分布是否與雙方勾通的基礎圖相符。
② 支墩的頂部是否都在同一水平面上，如有差異應用墊鐵塊找平，誤差大的還應用整塊鐵塊墊，不允許用零碎的鐵塊壘疊，更不允許用木塊或用容易腐朽變形的墊塊。
(2) 底梁架設
① 每一支底梁都有相應的位置，不能安錯位置，否則底梁不能在支墩上歸中。
② 對準螺孔上螺栓，進行整體調整，保正底梁的外邊線與冷卻塔外.形線吻合，其正矩形的對角線相等，允差<±2mm。
③ 擰緊所有螺栓。
2.?集水盤
(1) 主底板，有同樣外形的兩塊為一個對角架設，另兩塊與前兩塊為軸對稱外形的兩塊，分別置于四角成兩組架設。
(2) 副底板，全部排放在主底板的中間，按序排放在整個底梁平面上。
(3) 校正位置，根據塔寬尺寸找準支撐位置，在塔的寬度及每單元塔有中間支撐的副底板塊開口讓位的副板對準位置，其開的口子應對準下面底梁，支撐中(孔位)與底梁正中相吻合。
(4) 校對無誤后在每個接縫處嵌入泡沫橡膠密封條，穿入每個孔位的M10×25的螺栓，泡沫橡膠的接頭處不應有縫隙，而應疊加20mm后緊螺栓，以保整個底盤不滲漏。
① 主底板及副底板、 副底板與副底板之間的高度應在一條線上，無高低，允差1mm。
② 四周 盤頂邊也應在一條直線上，目測無凹凸、進出的現象。
3. 豎支撐
(1) 按照主副底板上的支撐口，放置一支撐，先找準盤幫上的螺孔孔位，劃出盤底的孔位，其空位應在下部底梁槽鋼的中上，否則需調整到中線，絕不允許在底梁的任何部位動火割口。
(2) 內部支稱，在相應位置鉆孔，使支撐與底梁連接。
(3) 所有支撐與底盤接觸的位置，中間墊上橡膠墊，螺栓擰緊，以保不漏水。
(4) 靠緊墻板面的支稱，透過底盤應在邊底梁槽鋼上焊出一段的槽鋼之上，而不應在下面沒底梁的地方豎支稱。
4.填料托板
在支稱中間伸出的小腳孔位上將螺栓擰緊，調整塔形保證每個孔位都串進螺栓緊固。
5.上大梁
(1) 兩墻板端頭的梁和中間不一樣，每臺或每組塔只有2支，待中間裝好后并且雙邊框架都上好后在架梁雙邊框架上，在緊固前裝墻板。
(2) 任何一種塔形組合時才有中間大梁、或單臺300 型以上有短梁。
① 中間大梁是由2支C型鋼梁背靠背用螺栓連接緊固成一整件架在支撐頂端，螺栓連接緊固。
② 如果是300型以上塔或300型以上組合的塔組，在風機或塔中心有4支短梁，每側2支，螺栓緊固后架于兩側進風面的支撐上，螺栓連接緊固。
6. 框架
所為框架即風機、風筒就位框架。
(1) 雙邊框架，是塔體兩側進風窗內靠風筒的雙角鋼構件，兩頭與大梁螺栓連接。
(2) 塔兩端墻板處的雙邊框是架在支撐上的，而該處大梁是架在雙邊框架上，由雙邊框挑住大梁。
(3) 上拉條，將拉條連接支撐斜拉，調節松緊，使支撐垂直于底盤，基本使塔整個框架形成正矩形。
(4) 上端梁(包邊梁)，螺栓與大梁端頭螺孔栓住連接，緊固后在塔下或從塔一端看塔頂邊線應成一個直線，不彎曲，否則應用拉條進行調整。
(5) 單框架(單邊框)，其兩端與雙邊相接，橫向的短角鋼與大梁相接，使單、雙框內部成一正方形，邊長應是風筒內徑尺寸。
(6) 斜角撐，45°切角，斜角撐內邊線與對面斜角撐內邊線尺寸等于風筒尺寸，整個內部形狀為一正八角形。
(7) 整個風筒就位框架，雙邊、單邊、斜角撐之間的螺栓不要太緊以便調整，等定形后緊固。
7. 頂封板拼接后內部的圓與框架的整八角內邊線相切，三到四個抽芯鉚釘暫固定。
8. 淋水盤就位于包邊梁與雙邊框架之間，淋水盤的翻邊不超出包梁為度。
9. 墻板
(1) 在墻板端的頂梁沒有緊固前將墻板就位于主底板50mm寬的槽內，頂部貼緊大梁的凸出部位，在內部用墻板擋條(角板)固定住，不使墻板松動。
(2) 墻板就位前進行拼裝，板與板之間用50的工字鋁聯，兩頭用50的槽鋁包邊，槽鋁用拉鉚釘固定在墻邊支撐上，整體就位。
(3) 所有的螺栓孔位螺栓緊固。
(4) 在靠近支撐處的槽鋁或工字鋁上，將長度∠4或∠5角鋼用拉鉚釘把墻板與支撐連接固定，使墻板不移動。
(5) 檢修門裝好后，開啟、關閉自如，把手在沒有鎖住前應轉動靈活，鎖閉后應不能隨意可開門。
10. 維修走道，就位應對正維修門。
11. 扶梯：上下螺孔用螺栓緊固，因是安裝人員上下塔頂?shù)闹匾ǖ?，不能馬虎，一定要每個螺孔都用螺栓緊固。
12. 百葉窗
(1) 用螺栓將一側豎框固定在支撐上。
(2) 將百葉板穿插在葉板插條中，插條_上與角板下與擋水板均勻分布后用拉鉚釘固定，并將另一側的豎框固定于上。
(3) 將固定好的窗扇與已固定的豎柱連接，使所有百葉板插入百葉板插孔，用抽芯鉚釘固定好。
(4) 另一側豎框與支撐用螺栓固定緊牢。
13. 調整拉條
(1) 使整個塔成正矩形，即每個豎面都應垂直于水平面，否則用松緊拉條花蘭螺絲的方法來調整。
(2) 調整后拉條不要太緊，應留有一定余量，待整塔安裝結束時再擰緊，以保塔體不晃動。
14. 風機
(1) 出風口風筒
① 風筒為多片組裝時，每個片與片連接法蘭上應有五個螺栓緊固，并兩面都有墊片和彈簧墊。
② 連接成一個圓圈后就位于頂封板上的圓孔上，片間連接法蘭最少應有一對在支撐上面。
(2) 風機架
① 直聯式
a. 電機斜撐角三只，使電機軸與風筒中心線吻合。
b. B5型電機有支架，電機端頭端蓋為法蘭型，就位時電機中軸線與風筒中心線吻合。
② 減速機
a. 行心齒輪減速器，就位于槽鋼制作的#字架中心，四支M16的螺栓、彈墊、墊片等緊固。
b. 皮帶減速機
I 減速器就位于#字架中心， 螺栓緊固。
II 電機就位于#字架電機位。
III 連體三角皮帶套入電機出軸和減速 機大輪。
IV 拉緊電機和皮帶， 調節吊緊螺絲，使皮帶漲緊，緊固電機底腳螺絲。
c. 字架應與風筒牢固連接，架之間的連接螺栓應有彈墊、墊片緊固。
d. 在電機或減速機主軸上裝上風機十字盤，擰緊拼死軸端的大螺母螺帽。
e. 對用可調式角度的風機葉片進行組裝。
I 十字盤與葉片的對接法蘭都有記號，應對號入座，對號組裝。
II 十字盤的法蘭與葉片法蘭之間都有葉角刻度，分四個葉角刻度，安裝時應將葉片上的單刻度對正第二刻度，四片都一樣，不允許有0.5mm以上的偏差，待冷卻塔調試時或在使用時降溫不夠就有加大葉角的余量。
注：當使用中溫差不夠，可將葉片角度調整到電機允許值之,內的最大角度。
III 所有緊固葉片的螺栓應有彈墊、 平墊，擰緊螺栓。
③ 調整葉片與風筒的間隙，葉尖與風筒的間隙均勻不允許碰殼。
(3) 風筒與塔頂連接
① 當確認風機風筒組裝無誤后以觀察整個塔體的凌角線條不彎曲，整齊正矩形后進行風機與塔體的連接。
② 風機與塔體的連接不少于六付螺栓緊固件。
a. 斜角撐上四只
b. 單框架上二只
c. 雙框架上二只，中間有大小梁以即每臺風機塔的進風面有兩段進水布水箱的支撐兩側各兩只即四只。
③ 所有的螺栓連接都應有彈墊、平墊緊固。
(4) 進水盤兩側，與包梁螺栓連接二處，與雙框架的頂封板上兩處螺栓連接。
① 螺栓不小于M8。
② 表面玻璃鋼的進水盤的表面固定螺栓應有墊片。
15. 頂封板，上視實際加上C4的抽芯鉚釘鉚固。
16. 塔體清掃
(1) 塔頂?shù)蔫F屑、玻璃鋼屑，應掃干凈送到垃圾箱，將塔頂?shù)挠臀酆臀酃覆料锤蓛簟?/span>
(2) 塔腔內的雜物、鐵屑、垃圾清掃干凈。
17. 裝出水箱
(1) 出水箱與底盤之間墊上泡沫橡膠墊，螺栓緊固，以保不漏水。
(2) 補水管與溢水管與出水箱法蘭之間墊上橡膠墊，螺栓緊固，要保證不滲漏。
(3) 放入濾水網
18. 淋水填料片
(1) 粘結填料片，每個隔柱點都應有粘結膠水。
① 點波式填料，只有一個模具制造，順放一張，再調頭放一張粘結，如此粘結，以15張左右為一疊，放置于填料托板上，第二層和下一層之間用塑料隔網墊上。
注意：一但疊與疊之間有重合之處，將一疊調頭放置即可。
② 懸掛式填料片，制造時有A、B正反模具，因此在穿管時應A一張、B一張，A、B交替穿入鋼管。
a. 每組鋼管串滿后，在進風面填料支架上，從上到下依序懸掛在支撐間的支架橫梁上。
b. 整平各層填料懸掛后的端面，也就是進風面或在塔腔內看填料都應是一個向內傾斜的六角形蜂窩狀平面。
19. 檢查外觀是否是各棱角線直，不彎曲，塔體為正矩形。
20. 將拉條花蘭調緊，檢查所有螺絲不松動。
21. 清掃、擦洗冷卻塔，無污垢。
22. 對底梁和塔體中所有件檢查無銹斑，對有碰撞、劃痕等處補上同色油漆。
23. 打掃現場，保持清潔的環境交付驗收。
以上所分享的內容就是中央空調冷卻塔的安裝規范，學習這些規范之后，施工安裝時一定要注意自身安全，安裝過程有問題要及時反應，安裝完畢后，還應及時檢查有無工具和其他物品放臵在塔內或排風扇口。
