大型中央空調管道安裝技術交底

2019-11-19

共有10362家企業看過

大型中央空調的安裝是一項大工程，光是安裝中央空調的管道就需要好幾天時間，而且安裝質量要求也特別高，在此前提下中央空調的管道安裝一定要認真了解其施工技術交底，保障準時完工并保證質量。下面合景機電帶大家一起了解大型中央空調的管道安裝技術交底。

大型中央空調管道安裝技術交底如下：

一、施工準備

(一)作業條件

1、應具有經審核后的施工圖及有關技術、質量、安全交底等書面資料；

2、應具有良好的加工作業場地，并具備有良好的消防用具、器材及其他安全防護設施；

3、機具齊全、勞動力充足；

4、立管安裝必須在確定準確的立管位置后進行；

5、焊接作業人員必須持證上崗，焊接作業前辦理動火手續。

(二)材料要求

1、施工所用的材料都應具有出廠合格證和質量鑒定文件；

2、管材:無縫鋼管。管材不得彎曲、銹蝕，無飛刺、重皮凹凸不平現象；

3、管件:無扭曲，不得有砂眼、裂紋和角度不準確現象；

4、閥門:鑄造規矩、無毛刺、無裂紋、開關靈活嚴密，絲扣無裂紋，直度和角度正確，強度符合要求，手輪無損傷，有出產合格證。安裝前應進行強度、嚴密性試驗，主控閥門100%實驗，其它閥門抽檢10% ,若有不合格，則抽檢20%，若還有不合格，則逐個檢驗；

5、本工程的空調水管管材要求:對于管徑DN<100毫米的空調冷熱水管，采用鍍鋅鋼管絲扣連接，對于管徑DN3100mm的空調冷熱水管，采用無縫鋼管；冷凝水管采用鍍鋅鋼管。

(三)工器具:

電焊機、金屬切割機、氣割設備、套絲機、砂輪機、葫蘆、電錘、臺鉆、油漆噴槍、水準儀、活動扳手、鋼尺、鋼卷尺、鋼直尺等工具。

二、施工工序

安裝準備 → 預制加工 → 卡架安裝 → 干管安裝 → 立管安裝 → 支管安裝 → 試壓 → 沖洗防腐 → 保溫 → 調試

針對立管安裝:預制加工 → 管道吊裝 → 支架安裝 → 管件焊接 → 支架與管道固定 → 垂直找正

三、質量要求

(一)質量要點

1、施工焊接質量；

2、各種管道材質和連接的基本方式:對于管徑DN<100毫米的水管，采用螺紋連接；對于管徑DN三100毫米的水管，采用焊接方式連接。凝結水管采和螺紋連接。設備及閥門]連接處采用活連接；

3、管道安裝前必須清除管內污垢及雜物，必要時用堿水清洗，并用清水沖凈。焊接時，焊縫應嚴密，并及時清除管內焊渣。安裝中的管道的敞口用鋼板臨時封堵，以防雜物進入；

4、管道標高均為管中心標高,安裝時必須符合設計圖紙中所注標高。凝結水管必須通暢的坡向圖中所指地點，坡度為8%；空調水管水平安裝時，其坡度不低于0.002，并在管道的最高點設自動排氣閥。在最低點設泄水閥；

5、除銹刷油:所有無縫鋼管及其支架均應先除銹，再刷防銹漆兩遍，最后刷面漆兩遍；

6、鍍鋅鋼管螺紋連接時，絲頭長度應符合要求，螺紋完整光滑，無毛刺、亂絲、缺絲和斷絲的長度不得大于螺紋長度的10%，且不得縱向相靠，連接前應先在連接處刷上防銹漆，并纏適量麻繩，連接松緊度應適宜，根部露出螺紋2~3扣；

7、閥門安裝:安裝前應核對閥門的規格型號，確定安裝位置及安裝方向，閥門的操作手柄應操作靈活，且便于操作。閥門及金屬軟接頭兩側的管道應具有獨立管道支架，閥門及金屬軟接頭嚴禁承受管道重量；

8、固定支架安裝位置的偏差不得大于100毫米；

9、穿越伸縮縫的管道，均應裝設伸縮節(金屬軟接頭)，伸縮節(金屬軟接頭)的兩端均應安裝固定支架；

10、波紋補償器安裝、試壓注意事項:

a. 安裝前，應先檢查波紋補償器的型號、規格及管道的支架配置必須符合設計要求；

b. 有導流筒的波紋補償器，應注意使導流方向與介質流動方向一致(按波紋補償器的流向標記安裝)；

c. 管系安裝完畢應立即拆除波紋補償器上的拉桿或其它保護設施，使波紋補償器有充分的補償能力；

d. 除設計要求預拉壓即預變形外，嚴禁用使波紋補償器變形的方法來調整管道的安裝偏差,以免影響波紋補償器的正常功能，降低使用壽命和增加管系及支承構件的載荷；

e. 波絞補償器所有活動元件不得被外部構件卡死或限制其活動部位正常動作；

f. 安裝過程中，不允許焊渣飛濺到波紋補償器表面和使波紋補償器受到其它機械損傷；

g. 對用于氣體介質的波絞補償器及其連接管道,作水壓試驗時，要考慮充水時是否需要波紋補償器的接管加設臨時支架以承重；

h. 水壓試驗用水必須潔凈，無腐蝕性，并控制水中的氯離子的含量不超過25PPm；

i. 水壓試驗結束后，應盡快排除波紋補償器管中的積水，并迅速將波紋補償器的內表面吹。

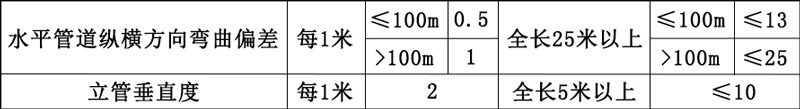

11、管道安裝允許偏差按下表執行:

(二)通病分析

1、各工序焊接作業較多，要重點注意焊接質量，管道焊接時注意坡口的處理,避免焊接部位出現夾渣、氣孔、裂紋等現象的發生。

2、支架安裝過程要選好規格尺寸相近的墊木，避免管道支架不穩。

(三)質量控制措施

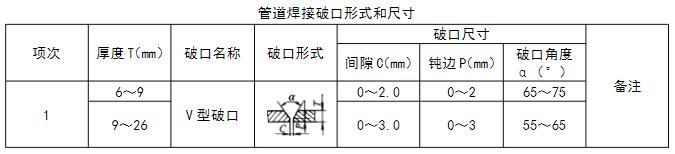

焊接時，嚴格控制坡口質量，破口的形式和尺寸見下表。焊縫飽滿，打壓試驗前，焊縫部位禁止刷油。支架與管道焊接時，管道側的咬邊量，應小于0.1倍的管壁厚。

四、支架安裝

無縫鋼管管徑DN400支架使用14#槽鋼,鋼板與管道之間用護板連接；DN350支架使用12#槽鋼，鋼板與管道之間用護板連接；DN200支架使用8#槽鋼，鋼板與管道直接連接；DN150-DN80支架使用5#槽鋼，鋼板與管道直接連接。

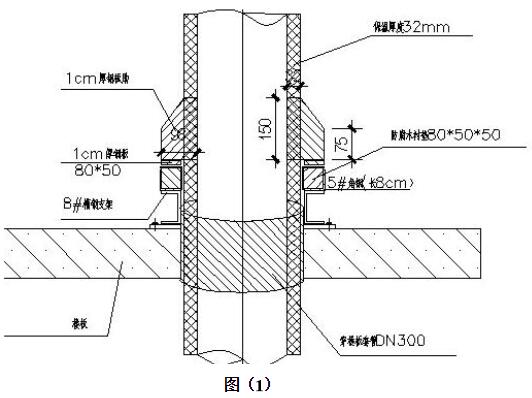

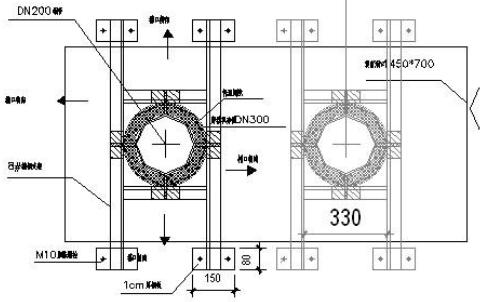

無縫鋼管樓板處設支架，做法見下圖：

五、套管安裝

1、管道穿墻、樓板應設置鋼套管，鋼套管下料后套管內刷防銹漆一道，用于穿樓板套管應在適當部位焊接好架鐵；

2、穿墻套管應與墻體兩側的墻面平齊；穿樓板套管應與樓板底面平齊，且應高出樓板面20毫米。

六、管道沖洗、試壓

1、空調水管道安裝完成后，在連接空調設備之前，應按分支環路進行系統壓縮空氣吹洗及水沖洗，直到管內污物排盡為止；

2、管道絕熱之前，空調水系統應進行水壓試驗。試驗壓力不小于1.05MPa，水壓試驗時應關閉連接設備的閥門。

七、成品保護及注意安全事項

1、施工作業面，應做到工完場清。管道端口進行封堵防止雜物進入；

2、電焊機電源開關應獨立安裝在能防水防火的電閘箱內。電源開關金屬外殼、閘箱鐵皮，電焊機外殼、以及電焊工作物和金屬工作臺同大地相隔的時候，必須有保護性接地。其保護性電阻絕緣遙測不得大于4歐；

3、操作時應穿電焊工作服，絕緣鞋和戴電焊手套，防護面罩等安全保護用品。高處作業時系安全帶；

4、電焊作業現場周圍10米范圍內不得堆放易燃易爆物品。雨、雪、風力六級以上(含六級)天氣不得露天作業；

5、焊接時二次線必須雙線到位，嚴禁借用金屬管道，金屬腳手架軌道及結構鋼筋做回路地線，焊把線無破損，絕緣良好，焊把線必須加裝電悍機處電保護器；

6、工作完畢后必須拉閘斷電，必須將地線和把線分開，并確認火已熄滅方可離開；

7、人力搬運管子、閥門等時，輕裝輕卸，動作一致，互相照應。起吊重物，必須先認真檢查吊具、繩索是否可靠。起吊重物時，吊起重物下不準站人。架空管道未正式固定前，應臨時性綁扎或卡定，防止?jié)L動、滑落，移動腳手架應固定牢固，施工人員應系好安全帶。

每一項工程開工前都需要開技術交底會，目的只有一個，即保證工程能順利完工，同時工程質量有保障，尤其是大型中央空調安裝工程，安裝難度高而且又復雜，稍不注意還會產生不少質量通病，做好技術交底，就能很好的遏制質量通病的發生。
