電氣控制柜的走線應注意哪些事項

2021-04-29

共有9886家企業看過

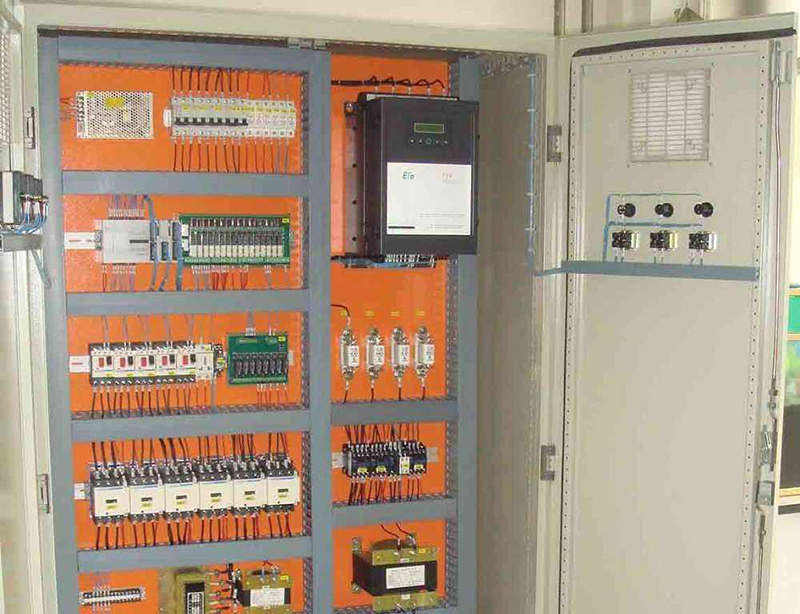

電氣控制柜內部的走線很重要，這不僅關乎到生產和維護，走線規范且合格的話更能提高系統的可靠性。下面是合景機電整理的一些電氣控制柜走線注意事項，有時間的話不妨看完下面的內容以便了解電氣控制柜的走線應注意哪些事項。

電氣控制柜走線注意事項如下：

一、關于電器部分：

1. 小型斷路器輸入側與輸出側接線倒置。

2. 電器部品線圈電壓與圖紙之電壓不相符，特別是小型繼電器及指示燈之電壓易錯。

3.電器的正負極性接反，直流電器的內部有很多元件是有正負極性的，比如：電解電容，晶體管，集成電路等這些元件對正負極性是非常敏感的，一旦加載負壓的時候就很容易燒毀。

二、關于端子壓接：

1．線與端子之間未壓緊：線與端子之間需壓緊，主要是防止他們之間接觸電阻過大，當大的電流通過時，在接觸處，形成一個較大發熱體，從而加速接觸表面迅速氧化，進一步加大接觸電阻。出現此種情況，對于信號線會造成信息時斷時續。對于動力回路，會燒毀器件及整個控制盤。處理：端子壓著之后用以適當?shù)牧饫?，如遇大功率?dòng)力回路，需用液壓鉗選擇當前線徑模具逐級向下?lián)Q取，直至端子與導線無縫隙為止。

2. 線徑與端子規格不相符：當線與端子不相符時，雖然我們感覺到線已拉不出來，但此時線與端子之間的接觸為點接觸，接觸電阻還是非常大。還是會造成以上所提到的現象產生。處理：如遇松動的端子或線徑與端子不符時，導線接頭必須回折方才進行壓著，增加接觸面積及防止松動。

三、關于端子插入電器部位：

1. 將線插入小型斷路器接線樁下部，通過反向擰緊螺栓來鎖緊端子。表面上看線已壓牢在斷路器上，其實因端子與斷路器端樁未充分接觸，仍為虛接。

2．端子側翻或與電器部品接線處不匹配，加再大的力，端子端面亦與部品接線處導電不能充分接觸。

3. 動力回路接線時，色套或線碼套入過前，從而直接壓在電器部品導電部，造成線與電器部品導電部懸空，未充分接觸。

4. 將端子接入電器部位時，同一部位接入超過兩根以上導線，表面上看導線以牢牢連接與電器部品。其實因夾在中間部位的導線接觸面積減少，如引起發熱等現象產生。

四、關于接線時的緊固：

1. 螺栓螺母損壞變形，不要用老虎鉗緊固或松動螺栓螺母，以防造成損壞，用活口扳手時要調整好開口，防止將螺栓螺母損壞變形，造成不易拆裝。

2. 發現難于拆卸的螺栓螺母，不要魯莽行事，防止造成變形更難于拆卸，應給予適當敲打，或加螺絲松動劑稍后再進行拆卸。

3. 螺絲刀與螺絲打滑，用螺絲刀緊固或松動螺絲時，必須用力使螺絲刀頂緊螺絲，然后再進行緊固或松動，防止螺絲刀與螺絲打滑，造成螺絲損傷不易拆裝。

4. 螺栓螺母滑扣，緊固接線用力要適中，防止用力過大將螺栓螺母滑扣。

五、關于接線：

1. 接線作業時銅屑掉入重要電器內，此時我們需特別注意，因?yàn)楫?dāng)銅屑掉入電器內是我們看不到也檢查不出來的重大隱患。

六、關于電控箱器件安裝：

1. 箱內散熱風機進排風方向弄錯，電控箱因?qū)倜芊庑暂^好，其箱內發熱元件放熱需通過散熱風機完成，如長時間未對箱內元件對外放熱，箱內溫度過熱會影響系統的穩定性。

2. 底板器件安裝時用螺母或其它不能以正面拆卸的方式固定，元器件固定時應本著檢修，拆卸方便等原則。

關于電氣控制柜走線應注意哪些事項就分享到這里了，想了解更多機電安裝知識的話，可關注合景機電。
